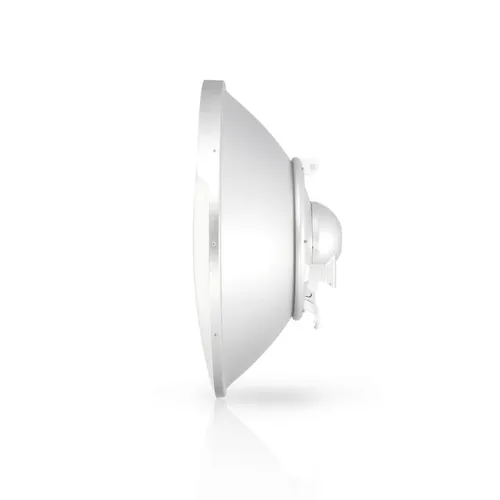

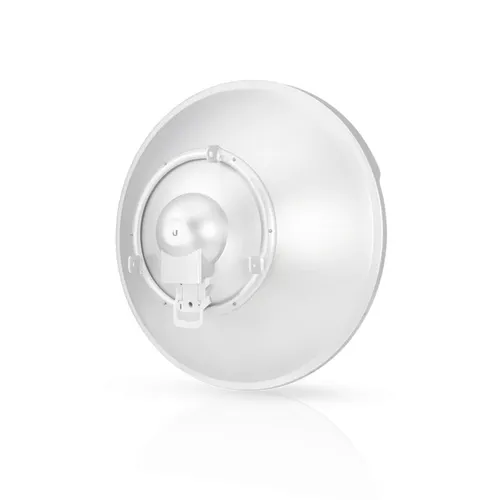

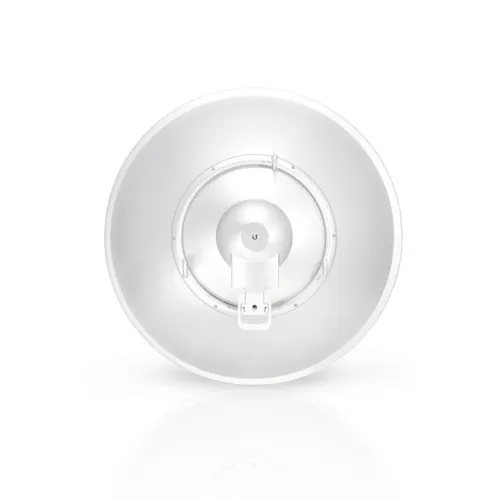

Ubiquiti RD-5G31-AC | Antena kierunkowa | RocketDish, 5GHz, 31dBi
KOD: RD-5G31-AC
EAN: 0810354021411
EAN: 0810354021411
Typ anteny: Kierunkowa
Zysk energetyczny: >31 dBi
Głębokość produktu: 349
Izolacja polaryzacji krzyżowej: >35 dB
Kolor produktu: Biały
O produkcie
Przełomowa konstrukcja i wydajność
Antena Ubiquiti RocketDish RD-5G31 AC to wysokiej klasy urządzenie pracujące w pasmie częstotliwości 5 GHz, które cechuje się zyskiem energetycznym na poziomie 31 dBi. Antena RD-5G31 AC marki Ubiquiti w łatwy sposób integruje się z radiem RocketM, tworząc potężną aplikację mostkującą PtP 2x2 MIMO o dużym zasięgu. Dla projektantów sieci jest to rozwiązanie niezwykle wygodne i elastyczne.
Potężna kierunkowość strumienia
Anteny RocketDish AC charakteryzują się wysoką izolacją i ulepszonymi współczynnikami F/B oraz SNR, co pozwala na stosowanie modulacji wyższego rzędu i wykorzystanie maksymalnej szybkości przesyłania danych, np. 256 QAM zamiast 16 QAM.
Redukcja zakłóceń i większe wzmocnienie
Ulepszone współczynniki F/B oraz niższe listwy boczne znacznie redukują zakłócenia, dzięki temu innowacyjne anteny RocketDish AC zapewniają doskonałe wzmocnienie i wydajność wiązki efektywnym sieciom wielopunktowym.Wytrzymała konstrukcja
Anteny RocketDish AC przeznaczone są do zastosowań zewnętrznych, dlatego ich konstrukcja jest niezwykle solidna i trwała.Integracja typu Plug-and-Play
Anteny RocketDish są kompatybilne z każdym innym urządzeniem serii Rocket i cechuje je łatwość instalacji. Montaż dualnej anteny parabolicznej Ubiquiti RocketDish 5 GHz 31 dBi AC nie wymaga użycia żadnych dodatkowych elementów czy narzędzi.Wysoka odporność na trudne warunki atmosferyczne
Wytrzymałe, a jednocześnie lekkie komponenty są odporne na korozję i trudne warunki zewnętrzne. Dołączona do zestawu osłona chroni urządzenie przed niszczącym działaniem czynników atmosferycznych.Specyfikacja
Cechy / filtry
Częstotliwość anteny
Typ anteny
Zysk energetyczny
Głębokość produktu
Izolacja polaryzacji krzyżowej
Kolor produktu
Kompatybilny z marką
Polaryzacja
Poziom wzmocnienia anteny (max)
Szerokość produktu
Średnica
Typ MIMO
VSWR
Waga produktu
Współczynnik wzmocnienia
Wysokość produktu
Zakres częstotliwości
Zastosowanie
Specyfikacja
Pasmo częstotliwości
5.1 GHz - 5.8 GHz
Zysk
31 dB
Maksymalne VSWR
1.4:1
Wymiary (mm)
748 × 748 × 349
Waga
7.6 kg
Odporność na wiatr
200 km/h
Obciążenie wiatrem
1,028 N @ 200 km/h
Polaryzacja
Pozioma i pionowa (dualna)
Izolacja międzypolaryzacyjna
Min. 35 dB
ETSI
EN 302 326 DN2
Wyposażenie do montażu
Uniwersalny uchwyt słupowy, uchwyty montażowe do RocketM, wodoodporny kabel koncentryczny w zestawie
FAQ
Pytanie: Instalacja sprzętu
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.

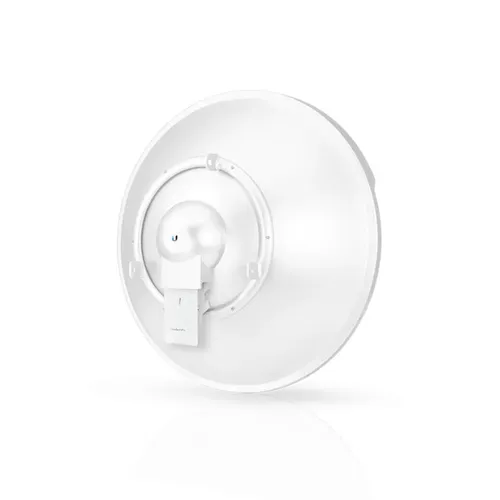

2. Przymocuj RocketM do anteny talerzowej:
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia RocketM ze wspornikiem montażowym RocketM.
b. Przesuń moduł RocketM w dół, aby go zablokować.
3. Przymocuj drugi koniec kabli radiowych do złączy RF w następującej kombinacji: Chain 1 do H i Chain 0 do V.

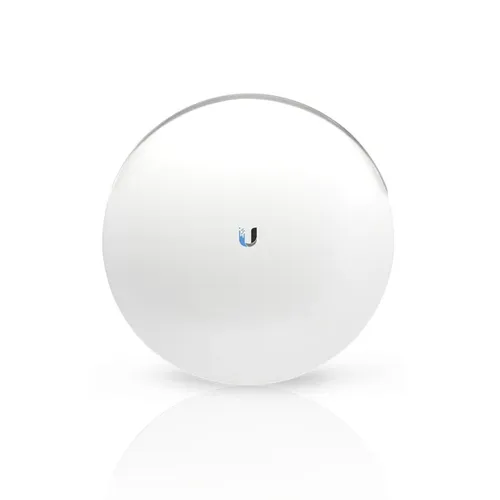

4. Zamocuj osłonę ochronną:
a. Wyrównaj znak na górze osłony z wycięciem na antenie talerzowej.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu jej zablokowania.
5. W skład drążka unoszącego wchodzą podkładki i nakrętki. Odkręć jedną nakrętkę, jedną podkładkę sprężynową i jedną podkładkę. Za ich pomocą należy zabezpieczyć pręt podczas montażu.
6. Przymocuj pręt nośny do wspornika montażowego:
a. Włóż drążek do wspornika montażowego.
b. Zabezpiecz drążek podkładką, podkładką sprężystą i nakrętką.
7. Każda śruba M10x170 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub podczas kolejnego etapu montażu opisanego w punkcie 13.
8. Umocuj cztery śruby M10x170 do wspornika.
9. Każda śruba M10x25 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
10. Przymocuj RocketDish do wspornika montażowego:
a. Włóż jedną śrubę M10x25 do miski RocketDish i pręta unoszącego.
b. Włóż dwie śruby M10x25 do miski RocketDish i dolnej części uchwytu montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie masztu.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Przymocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny, podkładki blokującej i jednej nakrętki.
d. Dokręć nakrętki do około 50 N-m.
13. Przymocuj uchwyt montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x170.
b. Zamocuj każdą śrubę M10x170 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
14. Wizualnie wyrównaj azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, podczas gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, należy tak dokręcić lub poluzować nakrętki na pręcie podnoszącym, aby RocketDish był ustawiony w odpowiednim pochyleniu.
c. Dokręć wszystkie śruby i nakrętki do ok 50 N-m.
2. Przymocuj RocketM do anteny talerzowej:
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia RocketM ze wspornikiem montażowym RocketM.
b. Przesuń moduł RocketM w dół, aby go zablokować.
3. Przymocuj drugi koniec kabli radiowych do złączy RF w następującej kombinacji: Chain 1 do H i Chain 0 do V.
4. Zamocuj osłonę ochronną:
a. Wyrównaj znak na górze osłony z wycięciem na antenie talerzowej.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu jej zablokowania.
5. W skład drążka unoszącego wchodzą podkładki i nakrętki. Odkręć jedną nakrętkę, jedną podkładkę sprężynową i jedną podkładkę. Za ich pomocą należy zabezpieczyć pręt podczas montażu.
6. Przymocuj pręt nośny do wspornika montażowego:
a. Włóż drążek do wspornika montażowego.
b. Zabezpiecz drążek podkładką, podkładką sprężystą i nakrętką.
7. Każda śruba M10x170 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub podczas kolejnego etapu montażu opisanego w punkcie 13.
8. Umocuj cztery śruby M10x170 do wspornika.
9. Każda śruba M10x25 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
10. Przymocuj RocketDish do wspornika montażowego:
a. Włóż jedną śrubę M10x25 do miski RocketDish i pręta unoszącego.
b. Włóż dwie śruby M10x25 do miski RocketDish i dolnej części uchwytu montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie masztu.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Przymocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny, podkładki blokującej i jednej nakrętki.
d. Dokręć nakrętki do około 50 N-m.
13. Przymocuj uchwyt montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x170.
b. Zamocuj każdą śrubę M10x170 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
14. Wizualnie wyrównaj azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, podczas gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, należy tak dokręcić lub poluzować nakrętki na pręcie podnoszącym, aby RocketDish był ustawiony w odpowiednim pochyleniu.
c. Dokręć wszystkie śruby i nakrętki do ok 50 N-m.
