Ubiquiti LTU - Leistungstests (Teil 1)

Mit der Ankunft von Ubiquiti LTU (Long Term Ubiquiti) ist es endlich an der Zeit, die neuesten Geräte zu testen! Wojtek Repiński, der seit über 22 Jahren ICT- und Telekommunikationsressourcen verwaltet, half bei der Durchführung der Tests. Zusätzlich ermöglichen 15 Jahre Erfahrung mit MikroTik oder Ubiquiti Inc. Lösungen und praktische Erfahrung in der Implementierung und Verwaltung von WiMax- und LTE-Netzen zuverlässige Tests. Zu Beginn ist es auch erwähnenswert, dass die Ubiquiti LTU-Geräte (vorerst) inkompatibel mit den bisherigen Ubiquiti airMAX und airFiber Geräten sind. Dies ist teilweise eine Art Unannehmlichkeit, da es eine reibungslose Migration bestehender Funknetze mit Geräten, die dem airMAX-Protokoll entsprechen, verhindert. Zumindest ist dies derzeit in der Firmware-Version 2.0.6.-beta2 der Fall.

www.batna24.com als einer der ersten in Polen bietet Leistungstests für Ubiquiti LTU-Rocket und Ubiquiti LTU-Pro Geräte an.

Ubiquiti LTU vs. Ubiquiti airMAX

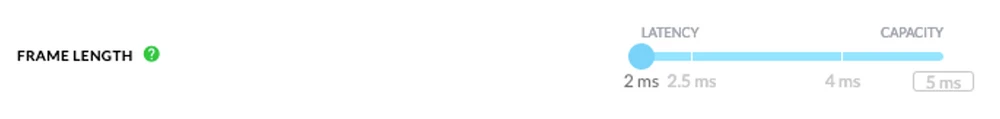

Optimismus sollte mit Informationen gefüllt werden, die in der Geräteschnittstelle selbst enthalten sind, nämlich im Abschnitt PTMP-Verbindungseinstellungen. Nun, es gibt hier einen Parameter, der zur Zeit nicht geändert werden kann:

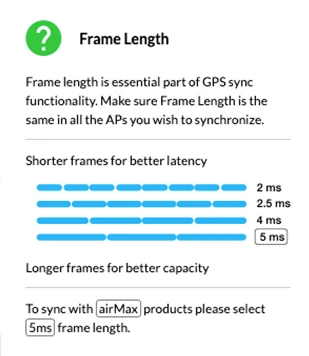

In der Hilfe zu diesem Parameter finden wir jedoch solche Informationen:

Es ist daher zu hoffen, dass in zukünftigen Softwareversionen Kompatibilität mit Ubiquiti-Produkten, die im Protokoll airMAX arbeiten, erscheinen werden.

Spezifikation Ubiquiti LTU

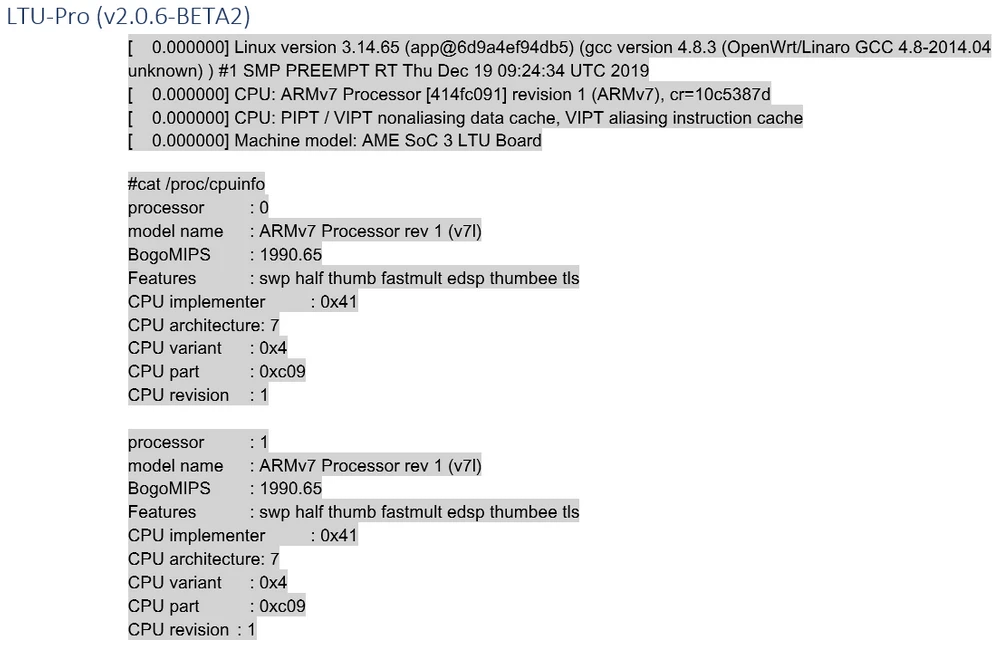

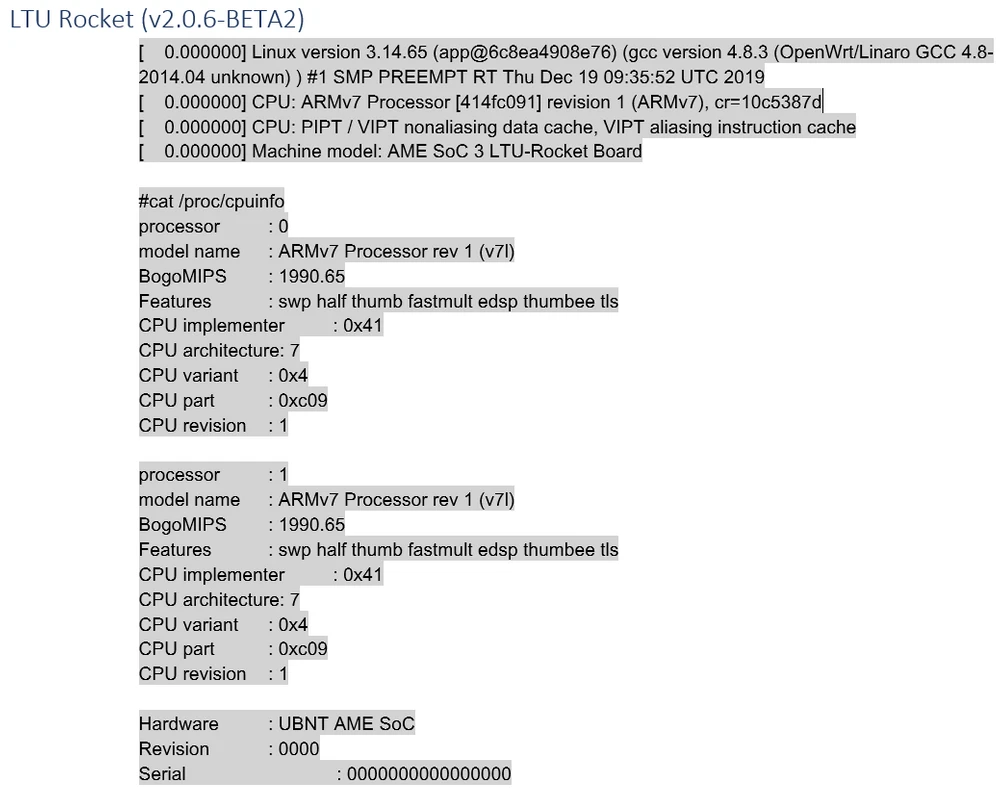

Geräte, die auf dem Protokoll LTU basieren, können in einem breiten Frequenzbereich arbeiten, d.h. von 4800MHz bis 6200MHz. Zusätzlich können wir die optimale Kanalbreite (10,20,30,40,50 MHz) einstellen und mit 1024QAM-Modulation arbeiten. Ubiquiti Inc. kündigt an, dass wir in den kommenden Software-Updates mit der Einführung einer Kanalbreite bis zu 100MHz und einer Modulation 4096QAM rechnen können. Dank dieser Änderungen wird es möglich sein, echte Bandbreite sogar bis zu 1Gbps (derzeit bis zu 600Mbps) zu erreichen. Es ist wissenswert, dass die Ubiquiti LTU Produktfamilie auf einem Dual-Core ARMv7 Cortex A9 Prozessor basiert. Leider wissen wir im Moment noch nicht, wie der Zeitplan des Prozessors aussieht. Kurz gesagt, sowohl LTU-Rocket als auch LTU-Pro haben praktisch den gleichen Prozessor. Vergleicht man die Prozessorlast beider Geräte, so kann man davon ausgehen, dass der einzige Unterschied zwischen LTU-Rocket und LTU-Pro darin besteht, dass der Prozessortakt in LTU-Pro.

geringer ist.

Ubiquiti LTU - hochwertige Verarbeitung und Montagezubehör

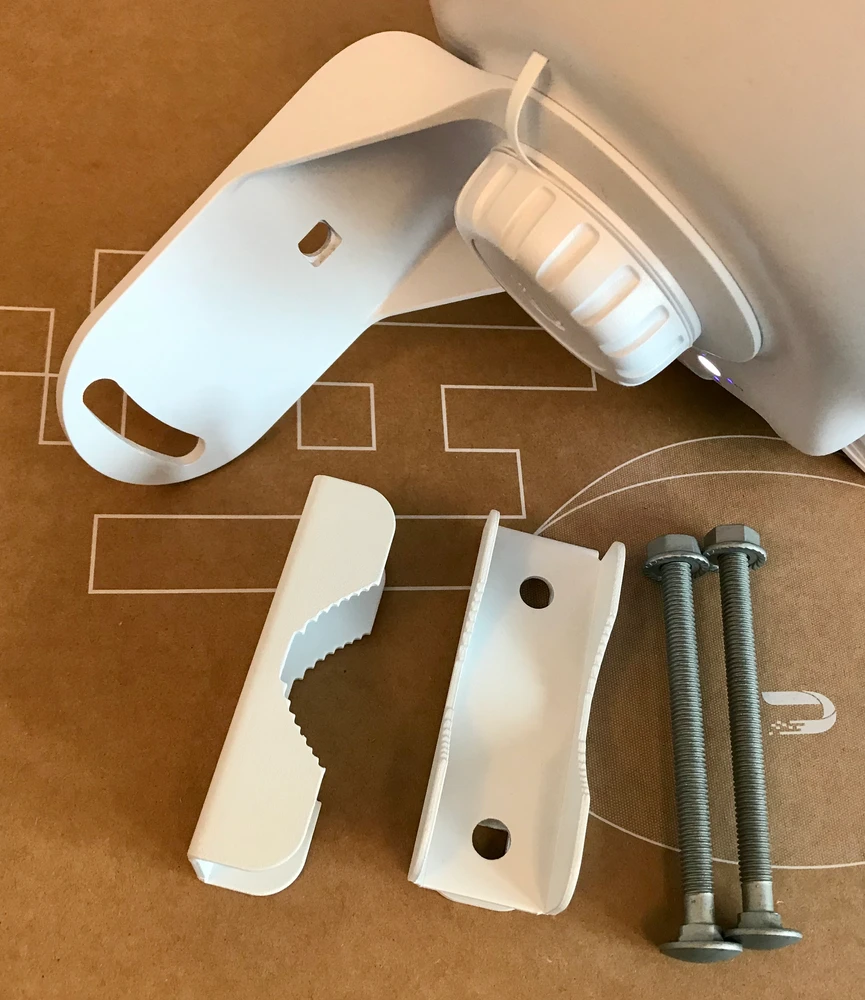

Ubiquiti Inc. haben uns bereits an die gute Qualität ihrer Ausrüstung gewöhnt. Dies ist der Fall bei LTU-Rocket und LTU-Pro. Die Qualität beider Geräte ist sehr gut, obwohl der Hersteller bei LTU-Rocket auf die Kunststoffreduzierung achten konnte, da die ganze eine Seite nur aus Kunststoff besteht. In LTU-Pro hingegen haben Sie vielleicht leichte Bedenken gegen den Mastbefestigungsgriff, der bis auf den Cybrant selbst aus "Leichtmetall" gefertigt ist. Darüber hinaus vermittelt die aufgetragene Farbe ein Gefühl von Plastik (Pulverbeschichtung), aber nach dem Zerkratzen sind "metallische" Elemente deutlich sichtbar.

Vorteil, oder eigentlich ein großer Vorteil, ist die Art und Weise, wie der Griff am Gehäuse des Geräts befestigt ist. Nun, wenn wir die Halterung zuerst am Mast montieren (ohne das Gerät), können wir sie als Ziel!

verwenden. Die Oberkante des Griffs ermöglicht es Ihnen, optisch genau dorthin zu zielen, wohin die Antenne im Azimut- und Neigebereich blicken soll.

Dopiero können wir die Antenne selbst montieren, sobald der Masthalter richtig befestigt ist. Ein großer Vorteil ist die sehr einfache Art der Montage, auch bei Arbeiten in der Höhe, aber Ubiquiti inc hat uns schon daran gewöhnt...

Ubiquiti LTU GPS

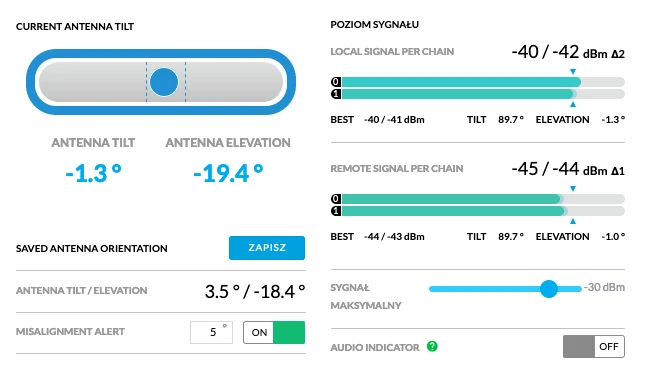

"Beide Geräte haben ein GPS-Modul. LTU-Rocket ist mit einer externen Antenne ausgestattet, die aus früheren Produkten bekannt ist. Im Falle von LTU-Pro ist die GPS-Antenne im Gehäuse eingebaut. Eine interessante Lösung ist auch der Einbau des GPS-Moduls g> Gyroskop, das die Neigung und Drehung der Antenne ermöglicht. Dank einer solchen Lösung wird die Visualisierung (Einstellung) der Antennen zu einer sehr angenehmen Tätigkeit. Die Bandbreite der angezeigten Informationen ist jedoch wirklich beeindruckend. Die Möglichkeit, die Einstellung der Antennenposition zu speichern, ermöglicht es Ihnen außerdem, die Antenne nach Servicearbeiten neu auszurichten und auch mögliche Änderungen der Antennenposition (z.B. nach starken Windböen oder Stürmen) zu überwachen.

Prüfstand

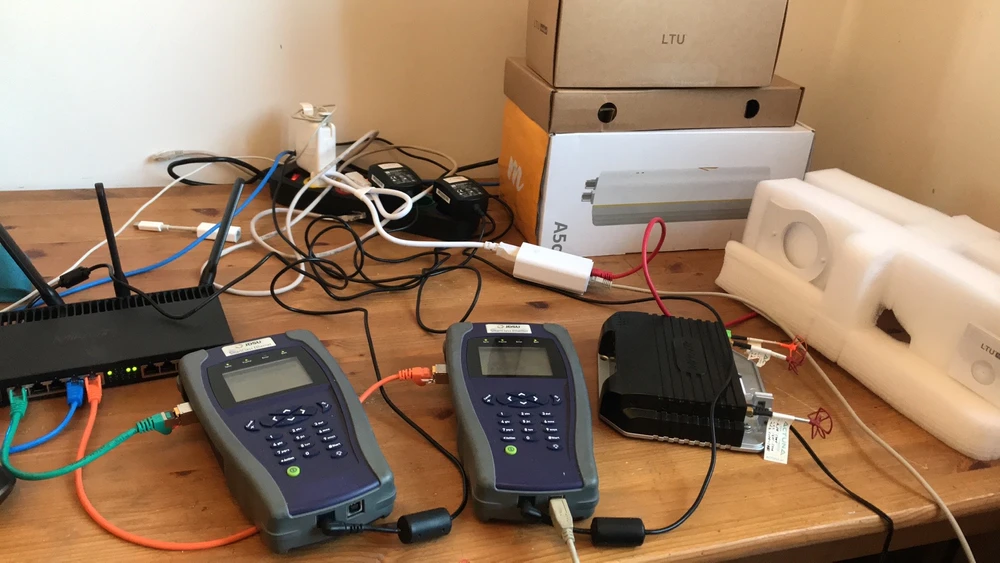

"> Aufgrund der Jahreszeit (Winter) und der aktuellen Wetterbedingungen war es uns nicht möglich, die Ausrüstung im Feld zu testen. Daher wird Teil 1 der Tests auf "Schreibtischtests" basieren. Um die Tests professionell durchführen zu können, haben wir folgende Geräte verwendet:

2x JDSU SmartClass Ethernet
li>Netzwerkanalysator Messung KC901V
Mikrotik RB4011iGS+5HacQ2HnD-IN
>Ubiquiti LTU-Rakete
<Ubiquiti LTU-Pro

Tests wurden auf einem Schreibtisch durchgeführt, in einer Umgebung mit vielen Metallgeräten (switche, Router, usw.). Die Geräte befanden sich in einem Abstand von 2 Metern.

Ubiquiti LTU-Rocket hat typische "Stick"-Antennen von einem 5GHz WiFi-Router. Natürlich sind wir uns alle der großen Einschränkungen und der Qualität der Antennen bewusst, und der sehr unvollkommenen während der Tests - all dies hat sicherlich die Ergebnisse beeinflusst. Darüber hinaus arbeitete Ubiquiti LTU-Pro ohne GPS-Synchronisation.

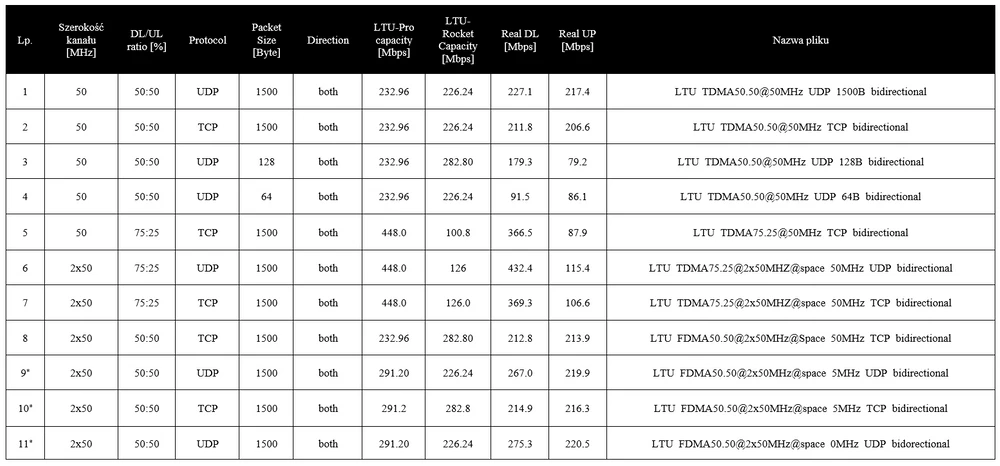

LTU-Test-Ergebnisse

* Die letzten drei Tests erfordern besondere Aufmerksamkeit:

Test Nr. 9 und 10: ausgeführt in einem Intervall 5MHz zwischen Tx und Rx
Test Nr. 11: ausgeführt in einem Intervall 0MHz zwischen Tx und Rx

Kanälen. Wie Sie sehen können, stören die Geräte nicht!

Netzwerkanalysator

Tests, die mit einem Funkfrequenzanalysator durchgeführt wurden, zeigen genau, wie der Sendevorgang aussieht - kein Rauschen, das durch das Gerät selbst erzeugt wird. Langzeit-Ubiquiti sendet genau mit der Frequenz, die in den Einstellungen angegeben ist, und es gibt keine Abstiegsneigung, was bei vielen billigen Lösungen sichtbar ist.

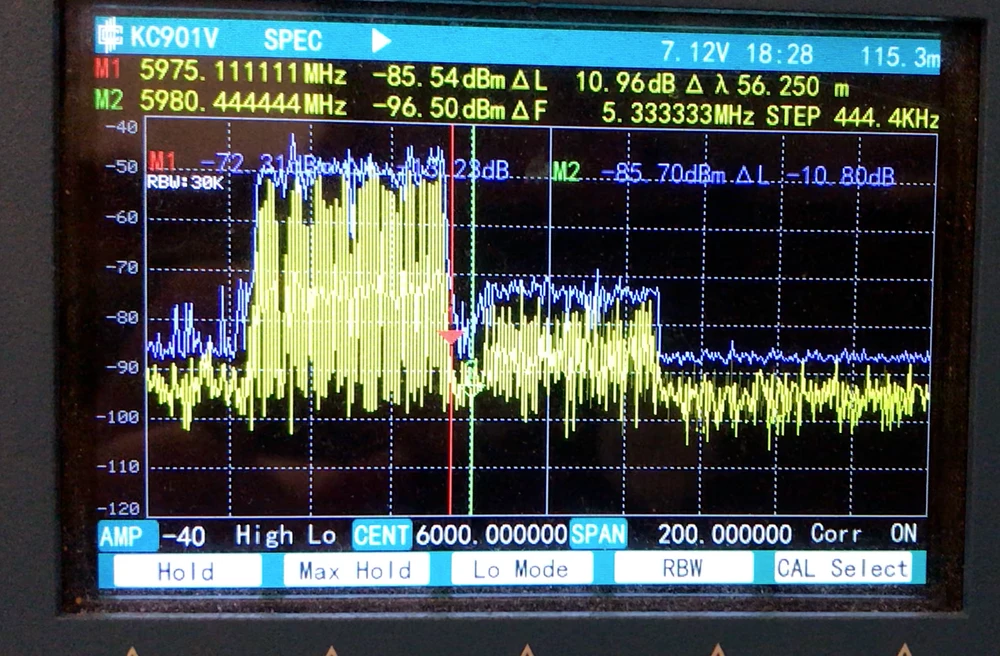

2x50MHz, getrennt durch 5MHz des freien Bandes Rx: 5980-6030MHz, Tx: 5925-5975MHz

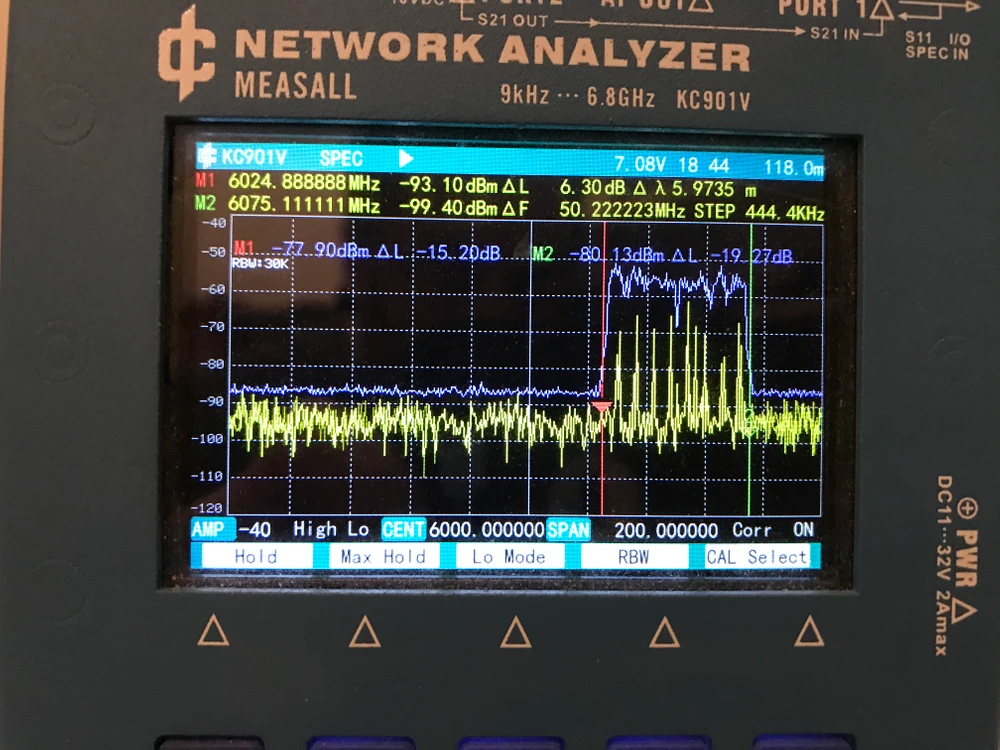

A hier auf einem normalen 50MHz-Kanal: Tx und Rx 6025MHz - 6075MHz:

Pakete pro Sekunde (PPS)

Der letzte Test der neuesten Lösungen Ubiquiti, bestand in der Überprüfung, ob die Anzahl der Pakete pro Sekunde in der Lage ist, das Gerät zu handhaben. Die erzielten Ergebnisse sind wirklich sehr gut: 350kpps!

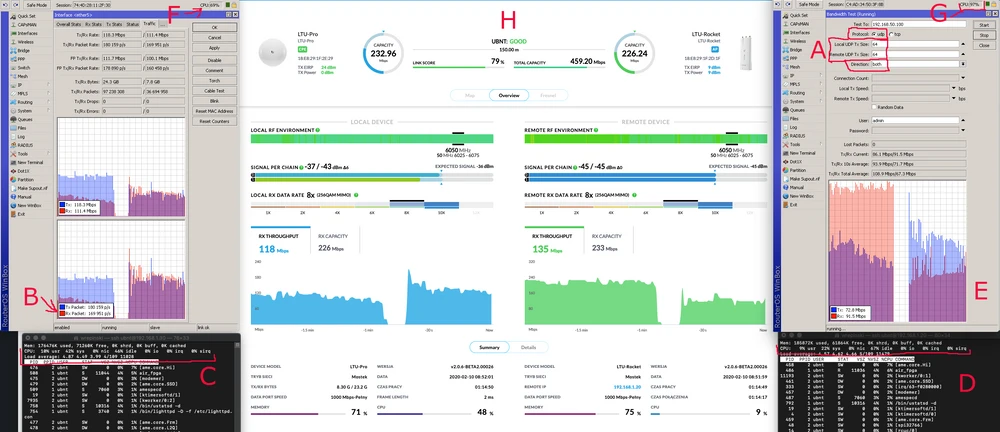

Legenda:

UDP-Protokoll, 64B Rahmenlänge, Zwei-Wege-Test
Gesamt 350kpps für 64B (Summe beider Richtungen) - kein MicroTik-Gerät mit höherer Leistung pps, daher können Leistungsinformationen bis zu 2mln pps nahe an der Wahrheit liegen.
Die Belastung des CPE LTU-Pro - CPU ist immer noch langweilig und die maximale Leistung wurde noch nicht erreicht
Litux LTU-Rocket AP load - CPU ist immer noch gelangweilt und die maximale Leistung wurde noch nicht erreicht. Bitte beachten Sie, dass AP (D) weniger CPE (C) hat
Die in Mbps erreichte Leistung, wenn die Paketgröße auf 1500B eingestellt ist, beträgt: Geschwindigkeit = max - 10%, angezeigt bei (H), für Paketgröße 1500B .
Die CPU-Last des Geräts, das die Tests auf der AP-Seite generiert - wie Sie sehen können, hat es noch ein wenig Reserve
Die CPU des Bauteils, das die Tests auf der CPE-Seite generiert - Bauteil ist zu 97% belastet und begrenzt die Testleistung
LTU-Pro:

Band zum Testen eingestellt: 6025-6075MHz
Die 50MHz-Kanalbreite
Die Geräte auf dem Tisch, es war sehr schwierig, eine stabile Verbindung zu bekommen, wegen der Interferenzen und der Nähe der Geräte
Wie Sie sehen können, klemmten die Geräte nicht an den höchsten Modulationen
AP - GPS-Synchronisation
CPE - < keine CPE-Synchronisation, Synchronisation nur auf NTP < - der LTU-Rocket AP hat eine bessere GPS-Antenne
Mit CPE-seitiger GPS-Synchronisation können Sie eine etwas bessere Leistung erzielen.
Das Fehlen von GPS- und NTP-Synchronisation auf der CPE-Seite ist mit sehr schlechten Ergebnissen verbunden.

Zusammenfassung

Wie Sie sehen können, beeindrucken die neuesten Lösungen Ubiquti LTU (Long Term Ubiquiti) durch ihre Leistung. In dieser Preisklasse waren solche Ergebnisse bisher nicht verfügbar. Wir warten sicherlich auf die nächsten Versionen der Software, die neue Funktionalitäten freischalten werden. Nach den "Desktop"-Leistungstests kann mit Sicherheit gesagt werden, dass die Geräte der Ubiquiti LTU-Familie würdige Konkurrenten für die Produkte Cambium ePMP3000 und Mimosa sind. Darüber hinaus spricht die Handhabung so vieler Pakete pro Sekunde (pps) sicherlich für Ubiquiti inc. Der einzige Nachteil, den Sie sehen konnten, ist SFPModule, oder vielmehr ihr Fehlen. Leider sind die neuesten Produkte von Ubiquiti-Netzwerken nur mit Gigabit-Ethernet ausgestattet, aber unter so vielen Vorteilen und Bandbreiten von 500 MBit ist das nicht so wichtig.

Zur Erinnerung: Wir hatten bereits die Gelegenheit, Langzeit-Ubiquiti-Feldversuche durchzuführen - airfiber LTU (airfiber 5xhd).

Verallgemeinern. Die neue Gerätepalette von Ubiquiti Inc. ist eine interessante Alternative auf dem Markt der drahtlosen Lösungen. Es scheint sogar eine Alternative zu den gegenwärtigen Lösungen im Segment WISP zu sein. Nun... Sie müssen offensichtlich die Ausrüstung auf Sendung überprüfen, denn die LTU verspricht sehr vielversprechend zu werden... Wir laden Sie auch ein, dieses Thema auf unserem FORUM weiter zu diskutieren.

Die Autoren: Leszek Błaszczyk Wojciech Repiński
