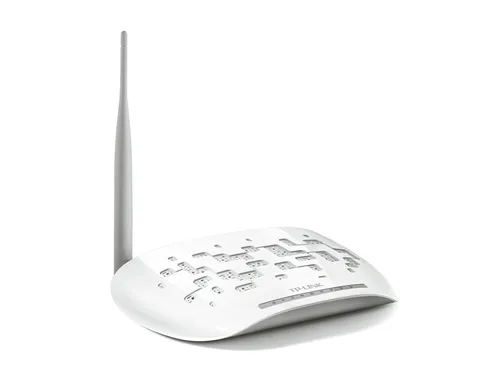

TP-Link TD-W8951ND 150 Mb / s je zařízení, které spojuje mnoho síťových funkcí v jednom elegantním balíčku, který byl navržen tak, aby koncovým uživatelům poskytl komplexní řešení pro získání a sdílení vysokorychlostního přístupu k internetu prostřednictvím kabelových a bezdrátových sítí. Můžete snadno nastavit bezdrátovou síť a užít si surfování na internetu, sdílení souborů, VoIP, streamování zvuku a videa - to vše díky asistentovi snadného nastavení, který je součástí CD, SPI a NAT firewall, QoS a dalších pokročilých funkcí.
TD-W8951ND kombinuje 3 funkce: jedná se o vysokorychlostní DSL modem, 4portový router 10 / 100Mbps NAT a bezdrátový přístupový bod N. Při použití telefonní linky s podporou DSL může TD-W8951ND vytvořit vysokorychlostní připojení ADSL2 + k internetu. Po nastavení kabelových / bezdrátových funkcí lze zařízení použít ke sdílení médií mezi zařízeními, procházení Internetu, telefonování přes IP a dokonce i streamování HD videa z jakéhokoli místa v domácnosti i mimo ni.
TD-W8951ND používá brány firewall NAT a SPI, které kontrolují obsah příchozích paketů před jejich přijetím a zabraňují potenciálním útokům z Internetu. Pro větší pohodlí podporuje řízení přístupu na základě MAC adres, IP adres, doménových jmen nebo aplikací, jako je MSN nebo Yahoo Messenger, což umožňuje rodičům a správcům sítě nastavit zásady omezeného přístupu pro děti nebo zaměstnance. Kromě internetové konfigurace poskytuje TD-W8951ND také TR-069 a SNMP, které automaticky aktualizují firmware zařízení a další nastavení, jakmile budou k dispozici od ISP uživatele. Všechny tyto funkce pomáhají uživatelům zvyšovat zabezpečení sítě a zvyšovat flexibilitu správy sítě.
| Funkce / filtry | |
| Bezdrátové standardy | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b, |
| Hardwarové funkce | |
| Přístavy | 4 porty RJ45 10/100 Mb / s 1 port RJ11 |
| Tlačítka | 1 Vypínač 1 Tlačítko WPS 1 Tlačítko zapnutí / vypnutí Wi-Fi |
| Externí napájení | 9 V DC / 0,6 A. |
| Standardy IEEE | IEEE 802.3, 802.3u |
| Standardy ADSL | Plná rychlost ANSI T1.413 vydání 2, ITU-T G.992.1 (G.DMT), ITU-T G.992.2 (G.Lite) ITU-T G.994.1 (G.hs), ITU-T G. 995.1, ITU-T G.996.1, ITU-T G.997.1, ITU-T K.2.1 |
| Standardy ADSL2 | ITU-T G.992.3 (G.dmt.bis), ITU-T G.992.4 (G.lite.bis) |
| Standardy ADSL2 + | ITU-T G.992.5 |
| Rozměry (Š x H x V) | 181 * 125 * 36 mm (7,1 * 4,9 * 1,4 cala) |
| Typ antény | Všesměrový, odnímatelný, inverzní SMA |
| Zisk antény | 1 * 5 dBi |
| Bezdrátové funkce | |
| Kvalita služby | Poznámky QoS založené na IPP / ToS, DSCP a 802.1p |
| Bezpečnostní | NAT Firewall, SPI Firewall, MAC / IP / paket / aplikace / filtrování URL, Denial of Service (DoS), SYN Flooding, Ping of Death |
| Řízení | Konfigurace přes web (HTTP), vzdálená správa, správa Telnetu, rozhraní příkazového řádku, SSL pro TR-069, SNMP v1 / 2c, SNMP přes EOC, upgrade firmwaru přes webový prohlížeč, CWMP (TR-069), diagnostické nástroje |
| Přesměrování přístavu | Virtual Server, DMZ, ACL (Access Control List) |
| Předávání VPN | PPTP, L2TP, IPSec Pass-through |
| ATM / PPP protokoly | ATM fórum UNI3.1 / 4.0, PPP přes ATM (RFC 2364), PPP přes Ethernet (RFC2516), IPoA (RFC1577 / 2225), PVC - do 8 PVC, |
| Pokročilé funkce | Traffic Shaping (ATM QoS) UBR, CBR, VBR-rt, VBR-nrt; Dynamic Host Configuration Protocol (DHCP), DHCP Relay; Překlad síťových adres (NAT); Mapování portů PVC / Ethernet VLAN, 802.1P, statické směrování, RIP v1 / v2 (volitelně); DNS Relay, DDNS, IGMP snooping V1 / 2IGMP Multicast, UPnP |
| jiný | |
| Jurisprudence | FCC, RoHS |
| obsah balení | TD-W8951ND Externí rozdělovač RJ-11 telefonní kabel Kabel Ethernet RJ-45 Průvodce rychlou instalací Resource CD Zdroj napájení |
| Požadavky na systém | Microsoft® Windows® 98SE, NT, 2000, XP, Vista ™, Windows 7, 8, 10, MAC® OS, NetWare®, UNIX® nebo Linux. |
| životní prostředí | Pracovní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉) Skladovací teplota: -40 ℉ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Pracovní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
| Datový list TP-Link TD-28951ND V.6 | Ke stažení |
Výchozí přihlašovací uživatelské jméno a heslo je admin. Pokud jste je vy nebo někdo změnili, ale nyní jste je zapomněli, jediným způsobem přístupu k vašemu modemu / routeru je reset routeru na tovární nastavení.
Krok 1 Vypněte router.
Krok 2 Stiskněte a podržte tlačítko reset na zadním panelu pomocí špendlíku a poté zapněte router. (Po zapnutí routeru neuvolňujte resetovací tlačítko a držte jej stisknuté asi 6 ~ 10 sekund po zapnutí routeru.)
Krok 3 Uvolněte resetovací tlačítko a počkejte, až se zařízení restartuje.
Pozornost:
1. Před úplným restartováním routeru se ujistěte, že je zapnutý. 2. Výchozí adresa IP je 192.168.1.1 a výchozí přihlašovací uživatelské jméno a heslo je admin (všechna malá).
3. Zkontrolujte, zda je adresa IP počítače ve stejné podsíti jako zařízení. To znamená, že váš počítač by měl mít IP adresu 192.168.1.X (X je v rozsahu 2 ~ 253) a maska podsítě je 255.255.255.0, výchozí brána je 192.168.1.1, což je IP adresa routeru.
Směrovače s bezdrátovými modemy používají automatický bezdrátový kanál, který se čas od času mění. Někdy je lepší nastavit statický kanál pro lepší bezdrátový výkon.
Krok 1
Otevřete webový prohlížeč a do adresního řádku zadejte IP adresu zařízení (výchozí je 192.168.1.1). Stiskněte Enter.
Krok 2
Na přihlašovací stránce zadejte uživatelské jméno a heslo, výchozí uživatelské jméno a heslo je admin a poté se kliknutím na OK přihlaste na web.
Krok 3
Klikněte na Nastavení rozhraní-> Bezdrátové připojení nahoře, změňte kanál z Automatického na Statický, například 1, 6 nebo 11, poté klikněte na Uložit.
Drátové síťové připojení se provádí přes linkový port a LAN porty na zadní straně routeru. Podívejte se na fotografii zadního panelu níže:
1. Připojte linku ADSL
Pomocí kabelu ADSL dodaného se směrovačem jej připojte k telefonní zásuvce nebo zásuvce ve zdi. Připojte jeden konec kabelu k portu Line (zásuvka RJ11) na zadním panelu routeru a druhý konec k zásuvce RJ11 na zdi. Pokud používáte zařízení s nízkoprůchodovým filtrem, postupujte podle pokynů dodaných se zařízením nebo od poskytovatele služeb. Připojení ADSL představuje rozhraní WAN, připojení k internetu. Jedná se o fyzické spojení s páteří poskytovatele služeb a nakonec s internetem.
2. Připojení rozbočovače nebo přepnutí na směrovač
Připojte router k uplink portu (MDI-II) na rozbočovači nebo ethernetovém přepínači pomocí přímého kabelu. Chcete-li rezervovat uplink port na přepínači nebo rozbočovači pro jiné zařízení, připojte se k dalším portům MDI-X (1x, 2x atd.) Pomocí kabelu přejít.
3. Připojení počítače k routeru
Směrovač lze připojit přímo k adaptéru Ethernet 10 / 100BASE-TX nainstalovanému v počítači pomocí kabelu Ethernet-10 / 100BASE-TX.
Obrázek níže ukazuje směrovač připojený k zařízením Ethernet LAN, bezdrátovým zařízením LAN a Internetu. Směrovač lze připojit přímo k adaptéru Ethernet 10 / 100BASE-TX nainstalovanému v počítači pomocí dodaného kabelu Ethernet, jak je znázorněno na tomto schématu.
