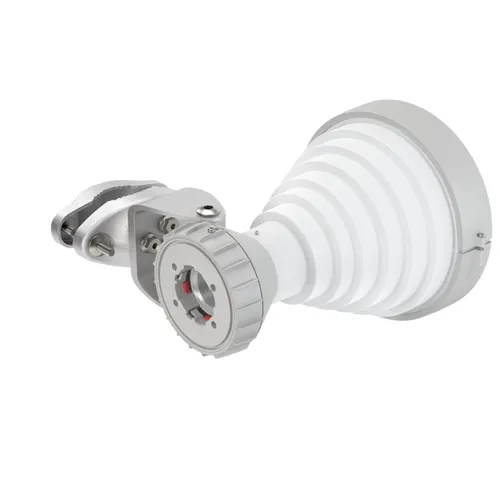

Sektorová anténa RF Elements SH - TP 5 - 30 se šířkou paprsku 30 stupňů, horizontálně i vertikálně, má zyx, který je od 10 do 20 dBi. Poměr zepředu dozadu dosahuje 37 dB. Představená sektorová rohová anténa ze série SH-TP nabízí výjimečný výkon, typický pro RF produkty. Tato anténa v kompaktním krytu má dlouhý dosah a poskytuje symetrické přenosové pokrytí konkrétního povrchu. Všechny antény zahrnuté v oceňované sérii SH-TP jsou vybaveny jedinečným TwistPortem, patentovaným konektorem pro vedení vlny.
Symetrické kónické antény nabízejí vynikající útlum šumu a nejvyšší škálovatelnost. Tato kompaktní zařízení mají symetrický vzor paprsků a žádné boční paprsky. Jsou ideální pro AP klastry s vysokou hustotou a rádiové kolokace. Antény TP jsou vybaveny konektorem TwistPort, který umožňuje rychlé uzavření portu vlnovodu.

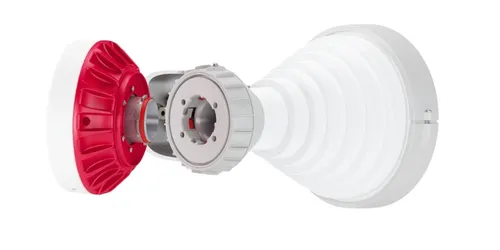

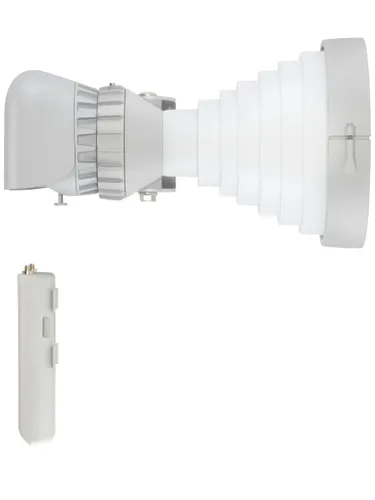

Konektory TwistPort jsou prakticky bezztrátové a jsou příkladem revolučních pokroků v bezdrátové škálovatelnosti a snadném nasazení. Antény SH-TP jsou kompatibilní s jakýmikoli rádiovými zařízeními vybavenými rychloupínacím konektorem TwistPort.
| Technická data | |
| Připojení antény | RF Elements TwistPort |
| Typ antény | Roh |
| Materiály | UV odolný plast ABS, polykarbonát, Polypropylen, hliník, nerezová ocel |
| Průměr pro montáž na sloup | 15 - 86 mm |
| Teplotní odolnost | -30 ° C až 55 ° C (-22 ° F až 131 ° F) |
| Odolnost proti větru | 160 km / h |
| Mechanický náklon | ± 25 ° |
| Hmotnost | 2 kg / 4,4 lb - jedna jednotka 2,8 kg / 6,2 lb - baleno po jedné jednotce 15,4 kg / 34 lb. karton (5 ks) |
| Rozměry | Jedna maloobchodní krabička: 31 × 32 × 24 cm 5 kartonových jednotek: 32 × 35 × 119 cm |
| Výkon | |
| frekvenční rozsah | 5180 - 6400 MHz |
| Energetický zisk | 18,5 dBi |
| Poměr předního a zadního signálu | 37 dB |
